Autodesk Fusion 2026年9月更新跟学教程：确定性放样与钣金按折弯连接操作演示

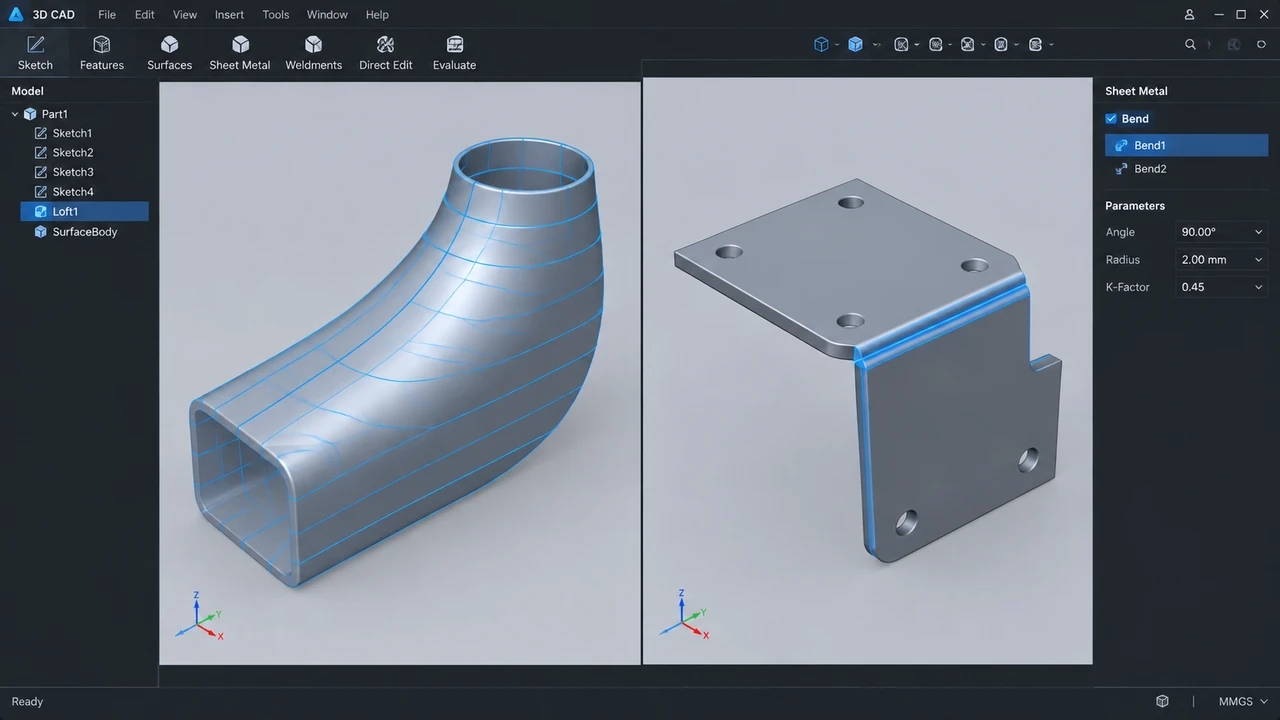

Autodesk Fusion 2026 年 9 月更新里有两个功能很适合已经会基础建模的人快速跟学：一个是实体建模中的“确定性放样”，另一个是钣金环境中的“按折弯连接”。这期视频不展开完整项目，只按实际操作顺序把入口、关键设置和结果检查走一遍。如果你已经熟悉草绘、拉伸和基础放样，可以直接跟着复现。

确定性放样：解决封闭轮廓的匹配问题

基础放样在多个封闭截面之间生成过渡曲面时，有时会因为轮廓起点、方向或闭合点不一致，出现扭转或者不自然的表面。视频中演示的确定性放样，重点就是让轮廓之间的匹配关系变得可预期，而不是让系统自动猜测。

操作入口在“创建”菜单或工具栏里的“放样”命令。先依次选择两个或更多封闭轮廓。选择完成后，不要急着确认，注意看放样对话框里的匹配控制区域。在 9 月更新里，该区域针对轮廓匹配提供了更明确的选项；当轮廓节点数不一致或者起点错位时，需要手动调整轮廓上的对应点。

具体操作顺序是：先点选第一个轮廓，再点选第二个轮廓，观察预览。如果表面出现明显扭曲，先检查每个轮廓的方向箭头是否一致；方向不一致时，可以翻转某个轮廓。接着检查轮廓上的闭合点或节点位置，把它们移动到几何上对应的位置。完成这些调整后，预览中的过渡线会从倾斜变为接近平行，表面也会更平坦。

结果检查不能只看外形。可以切换显示模式，观察过渡曲面的走向是否平滑；如果做的是实体，还可以检查截面形状是否按预期连续变化。有基础的用户可以用曲率显示或斑马纹检查过渡处有没有折痕，但视频里更直接的方法是看轮廓之间的流线是否均匀分布。

钣金按折弯连接：让过渡不再靠手动重建

钣金模块里，两个法兰或边之间需要生成折弯过渡时，以前的做法可能是先测量间隙，再单独建一个折弯或者重新调整草图。视频里演示的“按折弯连接”就是把这段重复操作压缩成一个命令，选择两个需要连接的对象后，系统按折弯规则生成过渡。

入口在钣金工作空间里，通常在“修改”或“创建”区域内。先准备好两个需要连接的钣金特征，例如两个已有折弯之间的缺口，或者一个法兰与另一个法兰之间的过渡。启动“按折弯连接”后，依次选择两个边或面，软件会根据当前材料和板厚规则生成折弯预览。

这一步需要注意的是，选择的边要属于可连接的钣金边，不能选到普通实体边。视频里演示时会看到，选择顺序会影响折弯生成方向，如果预览方向反了，可以重新选择或调整方向选项。生成后，模型树中会出现对应的连接特征，而不是被合并成手动草图。

结果检查要回到钣金的制造逻辑。先展开或查看折弯区域，确认折弯半径、间隙和相邻面是否合理，有没有干涉；再检查展开后的平板状态是否连续，边缘是否对齐。视频最后会提示，如果参数不符合工艺要求，应回到特征编辑里调整，而不是删除后再手工补。

跟学时的三个注意点

这两个操作都不复杂，但容易在“预览看起来没问题，结果却不能用”的地方出错。跟学时可以重点盯着三个位置。

第一，放样前先清理轮廓。如果截面轮廓是从不同草图复制来的，先确认每个轮廓都是封闭且没有多余线段；第二，放样匹配不能只看整体形状，要放大检查轮廓节点和方向；第三，钣金连接完成后一定要做展开检查，因为折弯区域在实体显示下可能掩盖间隙问题。

整个视频的演示顺序就是先做放样，再切到钣金做按折弯连接。你可以先把两个功能分别在空文件里练一遍，再放到自己的零件里使用。这两个功能主要节省的是手动调整和重建时间，尤其适合需要频繁修改过渡和连接关系的设计任务。
