住宅全案中灯光与设备如何衔接施工图?

住宅全案里，灯光和设备不能等施工图画完再往里“塞”。灯具位置取决于照明意图，也受吊顶、风口、检修口和管线占位制约；设备位置则会反过来影响灯光效果与立面完整性。施工图衔接的关键，是在出图前把这些相互制约的条件确定下来。

先将灯光方案转化为可施工的信息：灯具落点要与家具布置、照射对象和吊顶造型对应，开关及控制关系要与实际使用动线一致。图纸不能只画灯具符号，还应让施工方看清灯具安装位置、与周边构件的关系，以及线路如何接入控制。

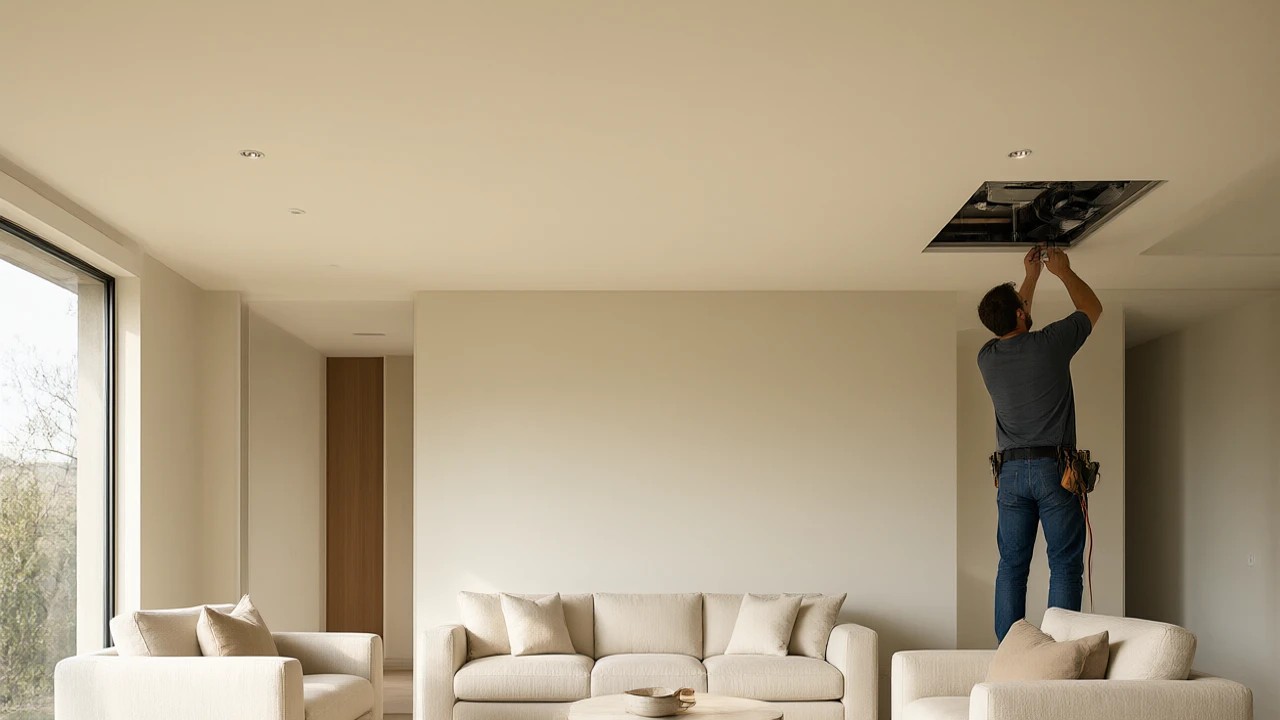

设备图与灯光图需要放在同一空间条件下校核。核对时，不只看平面上是否重叠，还要检查吊顶内的安装空间、立面上的可见效果，以及设备日后能否检修。遇到风口与灯具争位置，不能单纯把其中一个移开：应回到照明目标、送风需求和吊顶做法，确认调整后各自仍能正常发挥作用，再同步修改相关图纸。

最终交付给施工现场的，应是一套相互一致的表达：平面图明确位置，吊顶图协调外露部件，必要的剖面或节点图说明安装关系，控制与设备信息能够对应。尚未确定的设备规格或安装条件，应明确标为待确认事项，不宜用看似完整的图纸掩盖空缺。这样衔接，才能减少现场凭经验改位造成的灯光偏差和返工。
