室内设计施工图中水电点位布置的实操要点

水电点位布置不能只在平面图上画出符号。施工人员需要据图确认点位装在哪里、服务什么设备，以及现场条件变化时该如何核对。绘图前，应先以确认后的墙体、门窗、家具和设备布置为底图；柜体尺寸或设备位置尚未确定的区域，先标为待核对，避免把暂定方案画成施工依据。

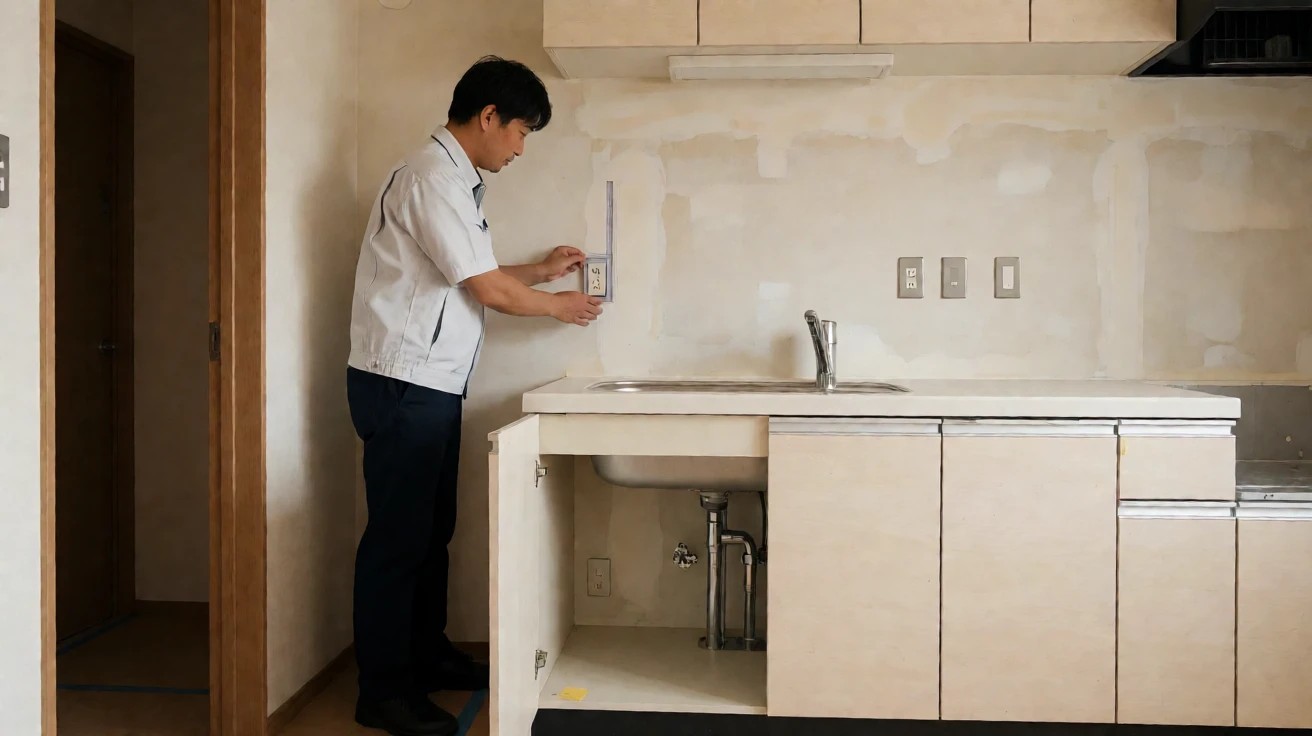

开关图要表达清楚控制关系。每个开关对应哪组灯具，应与顶面布置图逐一核对；开关位置还要检查门扇开启、柜门使用和通行是否会遮挡操作。插座则从使用场景倒推：设备摆放在哪里，电源线能否接入，插拔是否方便，家具安装后是否仍可触及。厨房等设备集中的区域，尤其要结合橱柜立面核对，不能仅凭平面图判断点位可用。

给排水点位应围绕洁具、用水设备及现有进排水条件布置。图上不仅要区分进水与排水，还应核对设备接口、柜体内部空间、检修需求和地面做法。涉及排水方式或地面回填的区域，应先确认现场条件与施工做法，再确定点位，避免后续依靠临时改管解决冲突。

点位落图时，应统一标注基准，写明位置、安装高度和必要的功能说明，并让平面图与相关立面图保持一致。出图前可按房间逐一复核：有没有遗漏的设备、被柜体遮挡的点位、与门窗或吊顶冲突的位置。现场交底时再对照实测条件确认待定项；若点位发生调整，及时同步修订图纸，避免不同工种依据不同版本施工。
